КУЛЬОВИЙ СИФОН ДЛЯ HVAC-СИСТЕМ

Сифон для зливу конденсату в системах кондиціонування повітря при низькому тиску. Виготовлений з пропілену, стійкого до корозії та гниття. Розрахований на максимальний тиск 600 Па.

Замовити Сертифікати Технічна документація

ХАРАКТЕРИСТИКИ СИФОНА

У разі надзвичайно низького тиску подовжувальну трубку або коліно можна вкоротити або поставити в похилому положенні (див. таблицю розмірів).
Вбудований кульовий клапан запобігає всмоктуванню повітря при відсутності конденсату. При з'єднанні роз'єм слід змочити водою з милом. Кожна система відведення конденсату HVAC повинна мати окремий сифон.

ЯК ЦЕ ПРАЦЮЄ

Щоб дізнатися, як працює сифон для видалення конденсату, перегляньте відео

Відеоогляд 3d Візуалізація

СХЕМА

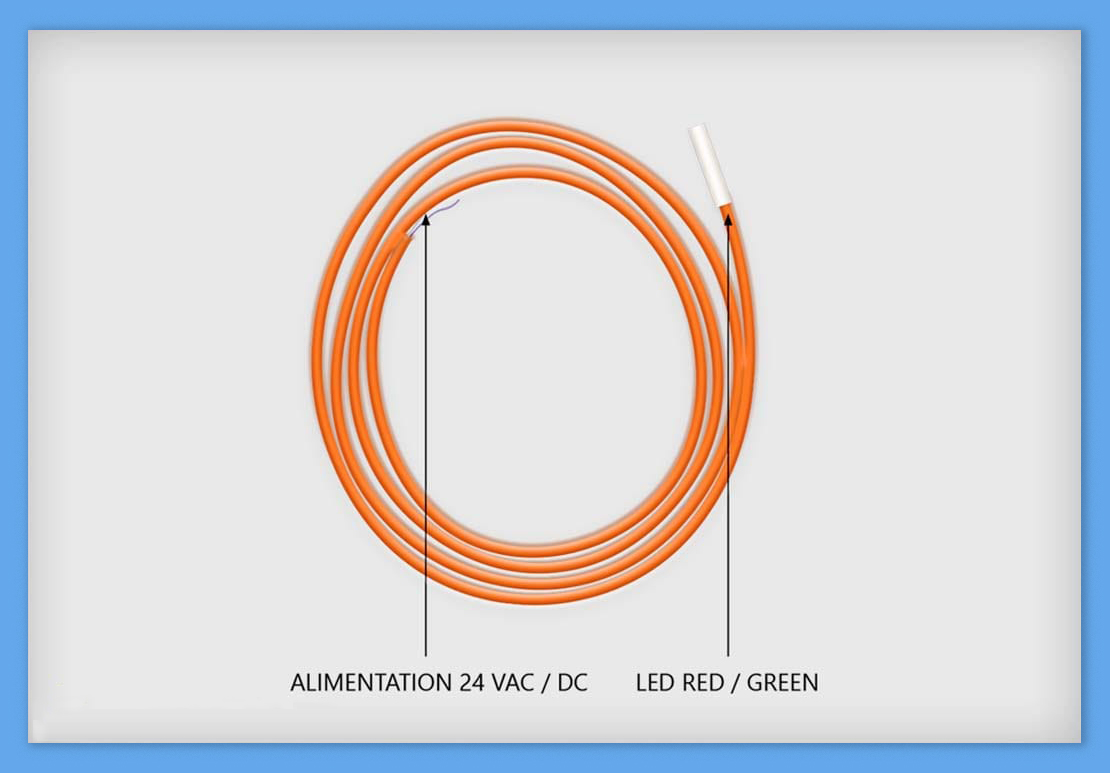

НАГРІВАЛЬНИЙ ЕЛЕМЕНТ КУЛЬОВОГО СИФОНУ

Використовується кабель 8 мм у зовнішньому діаметрі. Підключення до мережі 230 В змінного струму. Нагрівач регулюється самостійно

Монтаж нагрівача у слот

DATA 5104-7310
Потужність	230 Vac
Запобіжник	400 mA max
Датчик температури	10K 25 °C
Нагрівальний елемент	33E/5W

Монтажні отвори повинні бути використані та встановлені у відповідності з сертифікатом IP66

ПЕРЕВАГИ КУЛЬОВОГО СИФОНА ДЛЯ СТОКУ КОНДЕНСАТУ В СИСТЕМАХ КОНДИЦІОНУВАННЯ І ВЕНТИЛЯЦІЇ

Дуже компактний розмір.
За потреби клапан закриває прохід, уникаючи потрапляння бактерій та брудного повітря в пристрій.
Сифон працює в умовах Па+ або при тиску вище 600 Па.
Є можливість додати обігрівач на 230 В або 24 В, якщо блоки знаходяться на вулиці, щоб уникнути замерзання.
